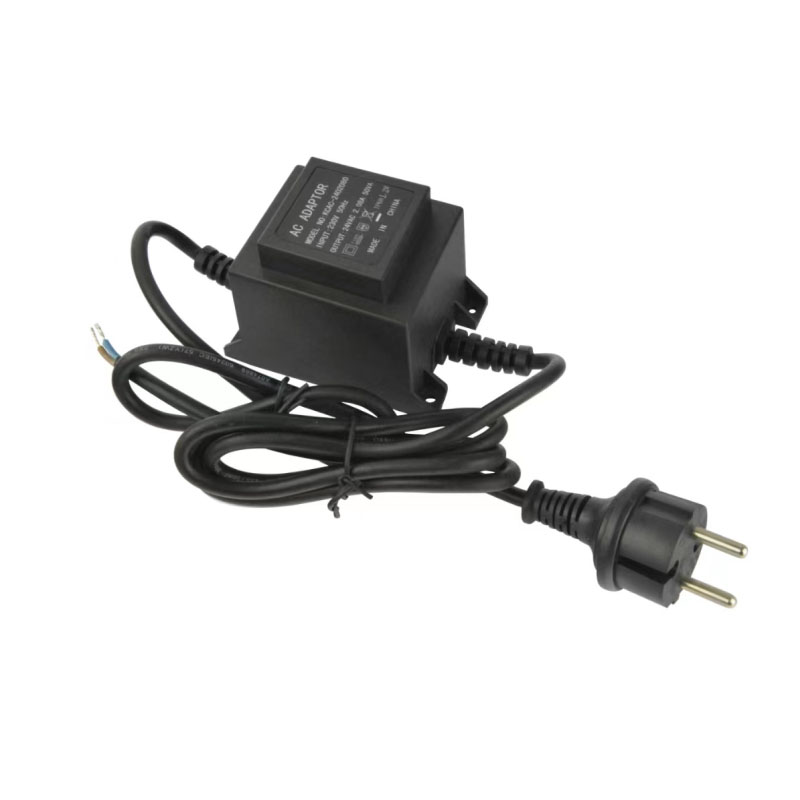

Adapter liniowy 12VAC 420mA do montażu zewnętrznego na biurku
  • Adapter liniowy 12VAC 420mA do montażu zewnętrznego na biurkuAdapter liniowy 12VAC 420mA do montażu zewnętrznego na biurku

Adapter liniowy 12VAC 420mA do montażu zewnętrznego na biurku

Możesz mieć pewność, że kupisz zewnętrzny adapter liniowy do montażu na biurku 12VAC 420mA z naszej fabryki, a my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.

Wyślij zapytanie

Opis produktu

1. WYDAJNOŚĆ ELEKTRYCZNA

Jako profesjonalny producent zewnętrznych adapterów liniowych do montażu na biurku 12VAC 420mA.

1-1. Podstawowe napięcie i częstotliwość znamionowa: 230VAC 50Hz.

1-2. CHARAKTERYSTYKA ELEKTRYCZNA

1-3.Wtórne napięcie i prąd znamionowy

PUNKT POMIAROWY NAPIĘCIE ZNAMIONOWE PEŁNEGO OBCIĄŻENIA PRĄD ZNAMIONOWY REGULACJA NAPIĘCIA BRAK NAPIĘCIA OBCIĄŻENIA
3 ~ 4 12VAC±5% 420 mA 14,5 V AC MAKS

1-4. Główny prąd wzbudzający (lo): maks. 20 mA rms, na wejściu 230 V AC, 50 Hz.

Ładowanie (IL): maks. 75 mA rms.

Rezystancja 1-5.D.C.: Pierwotna:/Ω±15%, mierzona w temperaturze 25 ℃.

1-6. Maks. strata pusta: maks. 2,5 W, przy napięciu wejściowym 230 V AC, 50 Hz.

1-7. Wzrost temperatury: maks. 75°C na cewce pierwotnej metodą rezystancji i maks. 45°C na powierzchni obudowy metodą termometryczną w temperaturze otoczenia 25°C, przy obciążeniu znamionowym.

1-8. Rezystancja izolacji: zasilanie 500 VDC, minimum 100 M omów pomiędzy uzwojeniem a rdzeniem.

1-9.Test HI-pot: 3750VAC 50Hz przez 60 sekund (prąd upływowy 1mA) od strony pierwotnej do wtórnej i rdzenia.

1200VAC 50 Hz przez 60 sekund (prąd upływowy 1 mA) po stronie wtórnej względem rdzenia.

1-10. Napięcie indukujące: Wszystkie wtórne otwarte, pierwotne powinny wytrzymać 380 V 360 Hz przez 60 sekund bez awarii.

1-11. Test trwałości: w temperaturze otoczenia 25°C i wilgotności względnej 90–95%, przy zastosowaniu źródła zasilania 230 V AC 50 Hz do obwodu pierwotnego, przy pełnym obciążeniu 420 mA nieprzerwanie przez 24 godziny, moc wyjściowa urządzenia jest normalna i spełnia wymagania pozycji 1-8, 1-9.

1-12. Test wilgotności: w temperaturze otoczenia 40±2°C i wilgotności względnej 90-95% przez 48 godzin po 10 minutach wyjęcia z piekarnika, urządzenie powinno spełniać wymagania punktów 1-9, a rezystancja izolacji powinna wynosić 10M minimalne omy.

2. CHARAKTERYSTYKA MECHANICZNA

2-1. Test upadku: Swobodny upadek z wysokości 3 stóp na betonową podłogę pokrytą 1/8

calowe płytki winylowe 3 razy z 3 różnych powierzchni, urządzenie powinno spełniać wymagania pozycji 1-9

2-2. Test odciążenia: W normalnej pozycji, 10 funtów do przewodu wyjściowego przez 50 sekund każdy, nie powinno nastąpić żadne przemieszczenie.

2-3.Test zginania: Wtyczka i S/R powinny wytrzymać ciężar 200 gramów, kołysząc się od lewej do prawej pod kątem 120 stopni przez 2000 cykli i 40 cykli na minutę. Przewód powinien być przewodzący.

3.NORMA BEZPIECZEŃSTWA

◇ Poznaj                     ◆ Zatwierdzono

◇ UL/CUL   ◇CSA     ◇TUV/CE     ◆GS/CE     ◇T-MARK     CQC

4.SYSTEM IZOLACJI

◇KLASA A (105℃)               ◇KLASA E (230℃)

◆KLASA B (130℃)               ◇KLASA F (155℃)

5. WYMAGANIA MECHANICZNE

5-1. Wygląd: Uszkodzenia i rdzewienie są niedozwolone.

6. STAN ŚRODOWISKA

6-1. Zakres temperatury roboczej: -10 ℃ --- + 40 ℃

6-2. Zakres temperatury przechowywania: -40 ℃ --- + 70 ℃

6-3. Zakres wilgotności podczas pracy: 10 --- 90% R.H

7. KONTROLA NA LINII

7-1. Elementy testowe dla każdego produktu

◆ Pierwotny prąd wzbudzający

◆ Utrata rdzenia

◆ Napięcie wyjściowe

◆ Prąd wejściowy i moc przy obciążeniu znamionowym

◆ Obca masa w wyniku szoku

◆ Polaryzacja wtyczki wyjściowej

◆ Test Hi-Pota

◆ Wygląd

7-2. Element testowy dla części produktów

◆ Buczenie przy obciążeniu znamionowym

◆ Opór prądu stałego

◆ Test izolacji

8. WAGA NETTO

9. WYMIARY WYGLĄDU


PRZEWÓD WEJŚCIOWY: HO5RN-F2*1,0MM2 2M

PRZEWÓD WYJŚCIOWY: HO5RN-F2*0,75 MM2 0,2 ​​M

10.LISTA MATERIAŁÓW

PRZEDMIOT NAZWA CZĘŚCI MATERIAŁ I SPECYFIKACJA Q’TY PRODUCENT
1 ZWOJNICA Nylon  KLASA  B HTNFR52G30BL(r3) E I DUPONT DE NEMOURS&CO INC E41938
PA66
2 RDZEŃ SILIKON LAMINOWANY E-I NAJLEPSZA LEGENDA HUI DINGS LTD
STAL/E-I
3 PRI.NAWIJANIE 2UEW DRUT MAGNESOWY KLASY B2UEW PACIFIC ELECTRIC WIRE & CABLE CO., LTD JUNG SHING WIRE CO., LTD
E201757/E174837/E344055
4 NAWIJANIE SEK 2UEW DRUT MAGNESOWY KLASY B2UEW
5 SEC.IZOLACJA ZEWNĘTRZNA TAŚMA MYLAROWA 0,025 mm 0,025 mm KLASA B CP-3002* JING JIANG YAHUA KLEJ WRAŻLIWY NA CIŚNIENIE CO.,LTD E165111
DONGGUAN SHIN YAHUA ELECTRONICMATERIAL CO.,LTD E324093)
6 IZOLACJA ZEWNĘTRZNA TAŚMA MYLAROWA 0,025 mm 0,025 mm KLASA B CP-3002*
7 PRZEWÓD OŁOWIONY terminal
8 PRZEWÓD AC/AC 1. Wtyczka wodoodporna 1. Jiangmen Brothers Wire&Cable Co.,LTD. XD-014 35-120759
2. 2.H05RN-F2*1,0MM2 czarny 2. Jiangmen Brothers Wire&Cable Co.,LTD. 40050604
9 OCHRONA ODCIĘCIE TERMICZNE 130℃ 2A 250V ZhongShan Joint-force Electronic Co., Ld E142267 JiangSu Hong Li Lai Electronic Co., Ld R 02134811
Ubezpieczenie temperatury 130℃ 2A 250V
10 ZAŁĄCZNIK 41# Pojemnik do napełniania czarny WEI DA INDUSTRIAL CO.,LTD
11 PRZEWÓD WYJŚCIOWY H05RN-F2*0,75MM2 Wodoodporna głowica żeńska Czarna (klient)
12 Klej AB (żywica epoksydowa) Samoschnący, czarny wlać GUDAK CO.,LTD
